CAXA三维CAD教程:制作井盖的3D模型

2013-05-25 10:17 作者:硅谷网 来源:比特网 HV: 编辑: 【搜索试试
  CAXA实体设计(三维CAD)是唯一集创新设计、工程设计、协同设计于一体的新一代3D CAD系统解决方案。易学易用、快速设计和兼容协同是其最大的特点。它包含三维建模、协同工作和分析仿真等各种功能,其无可匹敌的易操作性和设计速度帮助工程师将更多的精力用于产品设计本身。
  夏季到了,又是多雨的季节,城市公路排水系统的建设成了衡量城市化的一个标准。那今天我想跟大家分享使用CAXA实体设计的线性阵列、三维字体等来制作我们生活中常见的井盖的模型。
  打开CAXA实体设计,只需简单几下操作!
  第一步:
  在实体设计,<设计元素>下拖动“长方体”到工作窗口,编辑包围盒(长750,宽460,高6)。
  再在<设计元素>下拖动另一个“长方体”到工作窗口,编辑包围盒(长40,宽40,高3),选择<圆角过渡>,设置属性(等半径,半径3),点击小长方体上表四边进行倒圆角。

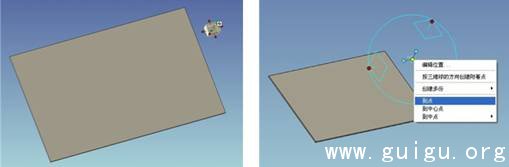

  按F8键全部显示,选中小长方体按键启动三维球,点三维球中心右键,选择<到点>,点大长方体端点将实体移动,大长方体长边方向外控制柄右键,<编辑距离>(编辑距离50),按<确定>;同理,大长方体宽边方向外控制柄右键,<编辑距离>(编辑距离50.5),按<确定>,将小长方体移动到设定位置。

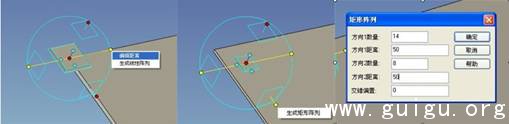

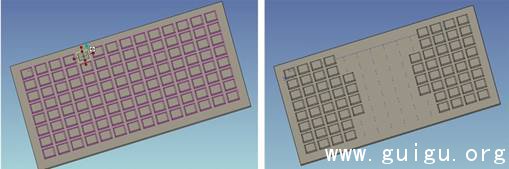

  左键点外控制柄(注:点大长方体长边方向内侧)呈黄色,然后右键点宽度方向外控制柄,出现并点击<生成矩形阵列>,设置阵列参数:方向1数量14,距离50;方向2数量8,距离50,再按确定。分别选择阵列图形删除,形成如图示:

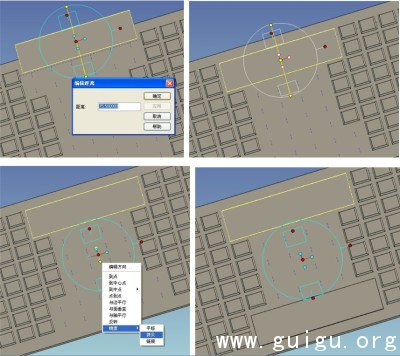

  在实体设计的<设计元素>中再拖动“长方体”到工作窗口,编辑包围盒(长29,宽90,高1),利用三维球将实体移到到大长方体长边中心,编辑中心距离(75.5)使实体移动到设定位置;然后按<空格>,三维球变色并约束外控制柄,右键三维球中心,将三维球移动到大长方体中心,按<空格>,左键约束定向控制柄呈黄色,点右键选<镜像>再选<拷贝>实体。

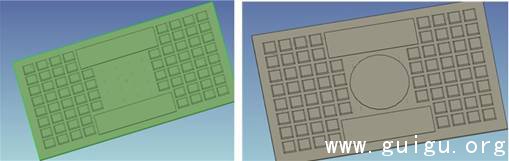

  按 F10 键退出三维球,再<设计元素>中拖动“长方体”到长方体中心,编辑包围盒(长190,宽190,高1),生成视图。
  第二步:
  点<工程标注>中的<文字>(三维文字),点小长方体,进行文字向导:
  在字体编辑框中输入“综合通信”,点工作窗口任意点,生成三维字体,利用三维球功能调整字体到合理位置。

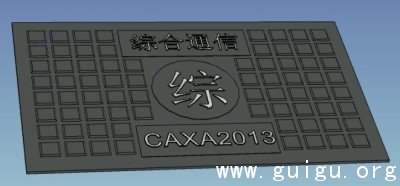

  同理,在圆柱体上设置三维字体,输入“综”,字高(90) ;在下边长方体设置三维字体,输入“CAXA2013”,字高(60)。完成井盖设计。
  使用CAXA实体设计线性阵列、三维字体等进行井盖建模,同样的操作步骤,也可以设计你想做的长方体的物体模型,并可以个性化的署名。
