CAXA二维CAD教程:序号关联自动生成明细表

2013-08-31 10:05 作者:佚名 来源:比特网 HV: 编辑: 【搜索试试

CAXA电子图板(CAXA二维CAD)专为设计工程师打造,依据中国机械设计的国家标准和使用习惯,提供专业绘图编辑和辅助设计工具,轻松实现“所思即所得”。通过简单的绘图操作,将新品研发、改型设计等工作迅速完成,工程师只需关注所要解决的技术难题,而无需花费大量时间创建几何图形。

今天与大家分享的是序号关联自动生成明细表的用法,CAXA电子图板中提供了自动明细表功能,序号和明细表是关联的。

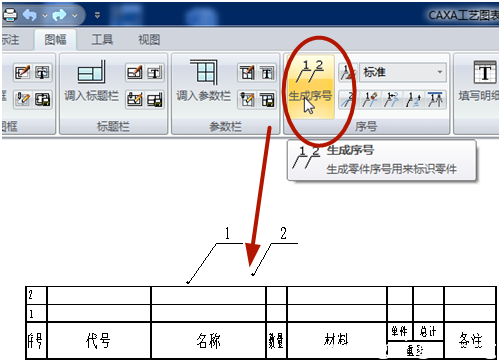

首先在图符菜单中找到生成序号按钮,激活生成序号命令,在零件的工程图上点击生成工序号,只要生成一个序号,明细表就会自动增加一行。

如果不小心删除了序号,明细表,(不是用幅面里的命令删除的)或分解了序号,明细表,这样就不是原来的序号明细表了。怎么再回来呢?(以下内容参考CAXA论坛)

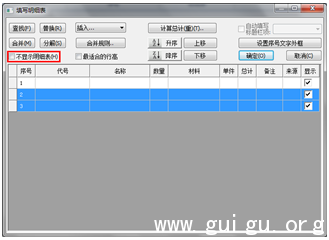

1、 如果是选中了明细表直接删除的,只要序号还在,只要双击序号,就会出来填写明细表窗口,只要去掉左上角的不显示明细表前面的对钩就可以了。

2、 如果分解了明细表,虽然看起来明细表还在,但是不能双击明细表进行编辑了,此时只需不显示明细表,直接把打散失去关联的那些明细表删除,然后点击填写明细表或双击序号,去掉这个复选框即可。

3、 如果删除了序号,或分解了序号,有两种方法重新生成序号,一种是直接生成,再输入要恢复的序号,但会提示重号,点取重号即可。另一种是在生成序号时点击明细表里相应的序号格,就不会提示有重号了。

4 、如果明细表和序号都被删除或破坏了,只要没有被命令删除,他们还是都在的。这时只要新生成一个序号,双击这个序号即可。

以上方法是在07以上版本上的,07版本不适用。

需要注意一点,这里提到的【命令删除】指的是Delete命令,而不是【明细表删除】命令,通过以上介绍,我们也会发现,其实用【Delete】是删除不了明细表的,那些用【Delete】删除明细表操作而出现问题的同学,就不用再苦恼了。

另,只有单纯线条组成的明细表,有没有试试转图工具呐?尤其是DWG文件,会有意外惊喜哦!赶快登录CAXA官网,免费下载CAXA电子图板,揭晓惊喜吧!
