CAXA二维CAD教程:如何打印大幅面图纸

2013-05-18 10:32 作者:硅谷网 来源:比特网 HV: 编辑: 【搜索试试
  【PConline河北石家庄站 行情】作者:老徐CAXA电子图板(二维CAD)2013版本在2011的基础上继续完善产品细节,增加了PDF、JPG、PNG、TIF等虚拟打印机等功能,可以实现快速图纸转换格式,方便图纸交流、源文件固化等功能。CAXA电子图板2013改善应用体验,进一步提升产品稳定性,能够更好的兼容AutoCAD,并且可以结合三维CAD出图,有许多成功应用的客户实例。[返回河北行情首页]
  很多企业,尤其是微小企业,办公室只有A4或A3打印机,那么在CAXA电子图板中,怎样实现A4打印机打印出A3,A2,A1等大幅面图纸?只需要简单3步操作哦!

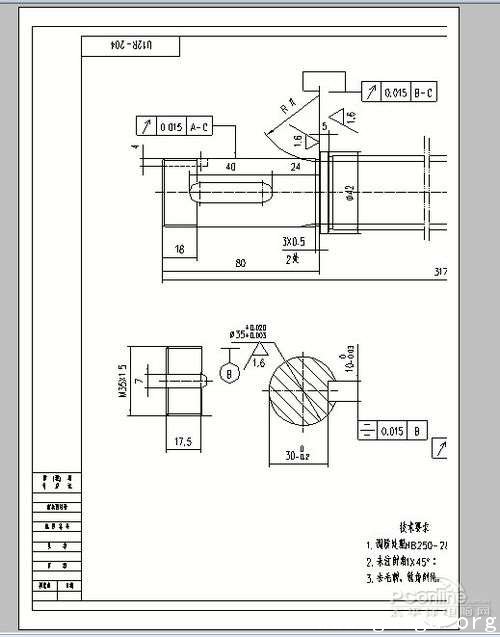

  1. 用【打印】工具(Ctrl+p)进入打印界面,在打印对话框内设置打印参数,这里以A3横幅图纸,使用A4打印机为例。图纸如图1所示。
  2.进行打印设置,(示例图纸是A3横幅)如图2所示:
  选择打印机;选择是否【黑白打印】;A4打印机,纸张默认是A4;因为图纸幅面是A3横幅,所以拼图时的纸张方向注意选择【纵向】;输出图形选择【标准图形】或【极限图形】均可;映射关系选择【自动填满】;页面范围【全部】。
  注意一点,这里是A4打印机,拼图打印A3图纸要选择【纵向】,如果是A2横幅图纸,则选择【横向】,道理就不多解释了,保险起见,打印前请先点击【预显】。
  3.用【预显】工具,检查打印设置是否有误,确定无误后点击【打印】即可。(图3所示)A3横幅的图纸,由两张A4纵向纸拼接而成。
  同理,如果是A2横幅图纸,则由4张横向的A4纸拼接而成;A1横幅图纸则由8张A4纸纵向拼接而成。
  所以,使用CAXA电子图板,无论您的打印机是A4或者A3,都可以实现大幅面图纸的打印。
  拼图打印的另一个意外的惊喜是,一张大幅面的图纸,可以拼图打印后,用A4传真机分若干次传送,对方接收后再拼接起来。很方便的用于外协加工。
  关于CAXA:
  CAXA(北京数码大方科技股份有限公司)是中国领先的工业软件和服务公司,主要提供二维、三维CAD软件以及产品全生命周期管理PLM解决方案和服务。
  CAXA拥有自主知识产权,产品线完整。提供数字化设计解决方案,产品包括二维、三维CAD,工艺CAPP和产品数据管理PDM等软件;提供数字化制造解决方案,产品包括CAM、网络DNC、MES和MPM等软件。支持企业贯通并优化营销、设计、制造和服务的业务流程,实现产品全生命周期的协同管理。
